灌注型粘鋼膠
1. 概述及優(yōu)點(diǎn)
麥臣灌注型粘鋼膠MAX100，也叫作灌注膠、粘鋼膠、灌鋼膠、粘鋼膠水，由AB雙組份組成，A組份是無(wú)色，B組份是黃色，施工溫度在5°C~65°C,存儲(chǔ)在干燥，避免陽(yáng)光直射的地方。可用于橋梁、混凝土等等建筑加固。
優(yōu)點(diǎn)
施工簡(jiǎn)便
耐熱老化
滲透力強(qiáng)
耐凍融
耐濕熱老化
耐海水浸泡
耐酸堿
耐疲勞應(yīng)力
耐鹽霧
耐長(zhǎng)期應(yīng)力作用
灌注型粘鋼膠滿足行業(yè)標(biāo)準(zhǔn)A級(jí)膠的要求

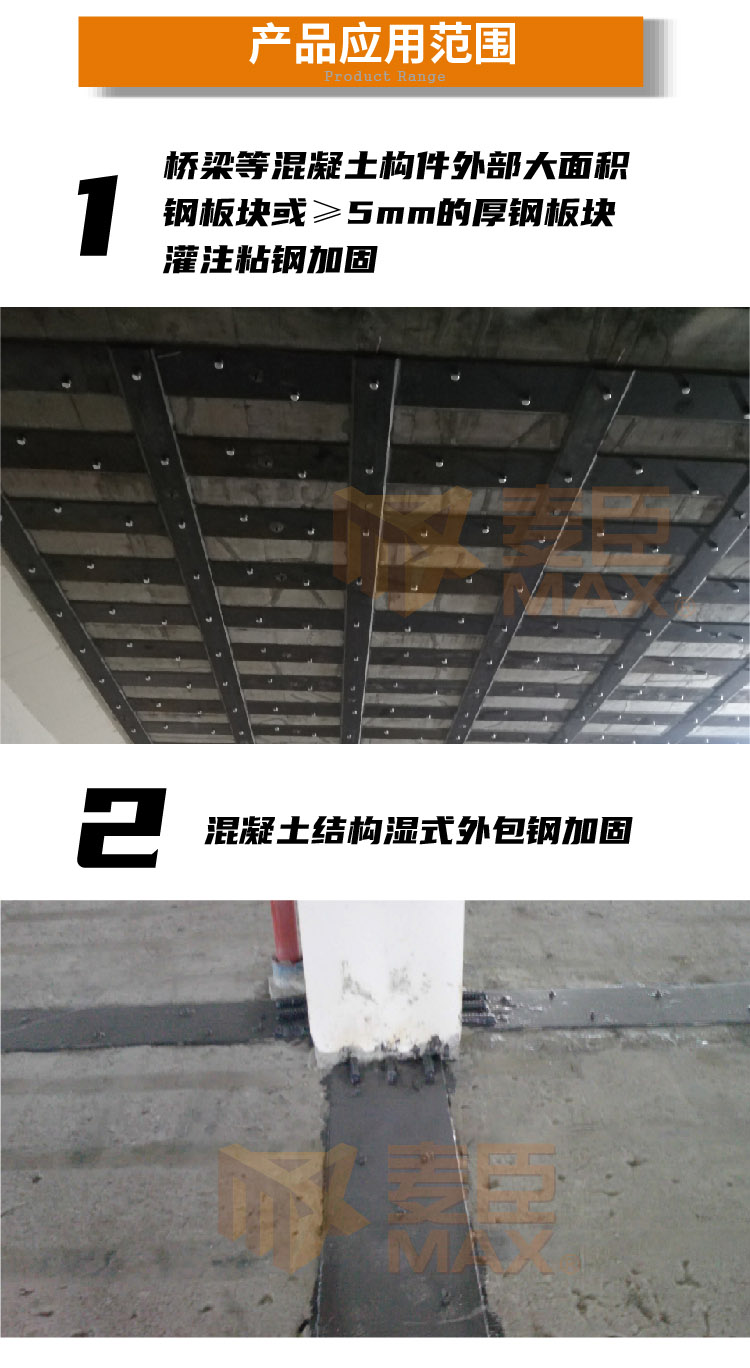

應(yīng)用范圍
橋梁等混凝土構(gòu)件外部大面積鋼板塊或>5mm的厚鋼板塊灌注粘鋼加固
混凝土結(jié)構(gòu)濕式外包鋼加固

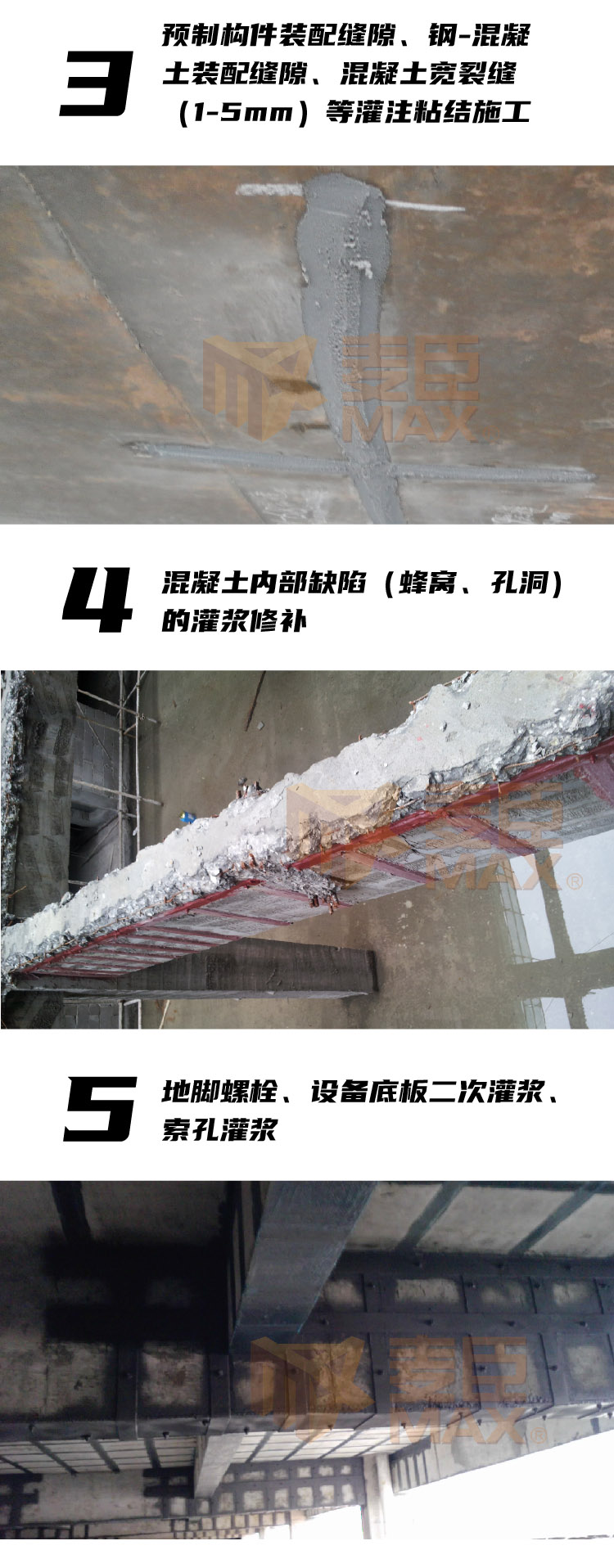

預(yù)制構(gòu)件裝配縫隙、鋼-混凝土裝配縫隙、混凝土寬裂縫(1-5mm)等灌注粘結(jié)施工
混凝土內(nèi)部缺陷(蜂高、孔洞)的灌漿修補(bǔ)
地腳螺栓、設(shè)備底板二次灌漿索孔灌漿

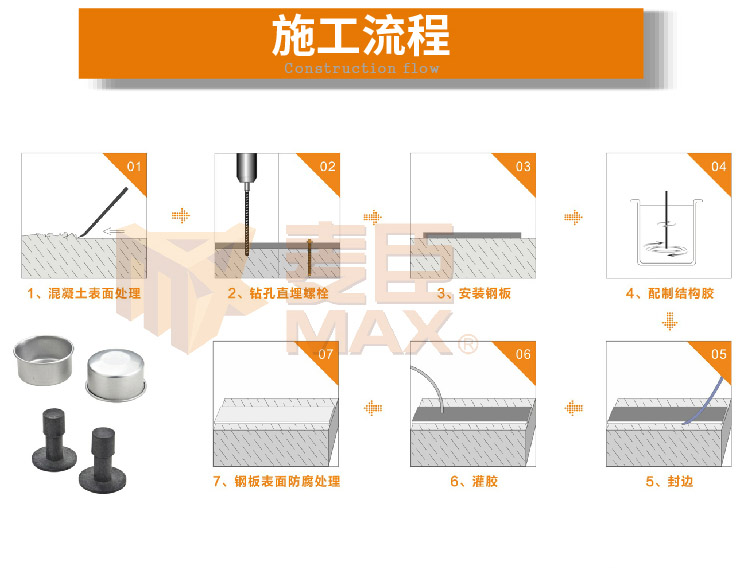

施工流程
混凝土表面處理
鉆孔直埋螺栓
安裝鋼板
配制結(jié)構(gòu)膠
封邊
灌膠
鋼板表面防腐處理
檢測(cè)報(bào)告
企業(yè)資質(zhì)
主要性能參考
辨認(rèn) | 組分A：樹脂 | 組分B：固化劑 |
A+B=淡黃色 | ||
貨號(hào) | MAX100灌注型粘鋼膠 | |
外觀 | 組分A→無(wú)色 | 組分B→淺黃色 |
A+B→淡黃色 | ||
混合比例 | 組分A:組分B=3:1（按照重量） | |
包裝 | 預(yù)裝雙鐵桶共12kg | |
組分A:9kg/組分B:3kg | ||
操作溫度 | 最低操作溫度：5℃ | |
最高操作溫度：65℃ | ||
操作時(shí)間 | +8℃：120min | |
+20℃：90min | ||
+35℃：20min | ||
貯存條件 | 干燥，最佳貯存溫度5℃至25℃，避免陽(yáng)光直射 | |
貯存時(shí)間 | 12個(gè)月 | |
檢驗(yàn)項(xiàng)目 | 檢驗(yàn)條件 | 鑒定合格指標(biāo) | ||
I類膠A級(jí) | ||||
膠 | 抗拉強(qiáng)度（MPa） | 在（23±2）℃、（50±5）%RH條件下，以2mm/min加荷速度進(jìn)行測(cè)試 | ≥30 | |
受拉彈性 | 涂布膠 | ≥3.2*103 | ||
壓注膠 | ≥2.5*103 | |||
伸長(zhǎng)率（%） | ≥1.2 | |||
抗彎強(qiáng)度（MPa） | ≥45 | |||
且不得呈碎裂狀破壞 | ||||
抗壓強(qiáng)度（MPa） | ≥65 | |||
粘 | 鋼對(duì)鋼伸抗剪強(qiáng)度（MPa） | 標(biāo)準(zhǔn)值 | （23±2）℃（50±5）%RH | ≥15 |
平均值 | （60±2）℃、10min | ≥17 | ||
（-45±2）℃、30min | ≥17 | |||
鋼對(duì)鋼對(duì)接粘結(jié)抗拉強(qiáng)度（MPa） | 在（23±2）℃、（50±5）%RH條件下，按所執(zhí)行試驗(yàn)方法標(biāo)準(zhǔn)規(guī)定的加荷速度測(cè)試 | ≥33 | ||
鋼對(duì)鋼T沖擊剝離長(zhǎng)度（min） | ≤25 | |||
鋼對(duì)C45混凝土正拉粘結(jié)強(qiáng)度（MPa） | ≥2.5，且為混凝土內(nèi)聚破壞 | |||
熱變形溫度（℃） | 固化、養(yǎng)護(hù)21d，到期使用0.45MPa彎曲應(yīng)力的B法測(cè)定 | ≥65 | ||
不揮發(fā)物含量（%） | （105±2）℃（180±5）min | ≥99 | ||
耐 | 耐濕熱老化能力 | 在50℃、95%RH環(huán)境中老化90d（B級(jí)膠為60d）后，冷卻至室溫進(jìn)行鋼對(duì)鋼拉伸抗剪試驗(yàn) | 與室溫下短期試驗(yàn)結(jié)果相比，其抗剪強(qiáng)度降低率（%） | |
≤12 | ||||
耐熱老化能力 | 在下列溫度環(huán)境中老化30d后，以同溫度進(jìn)行鋼對(duì)鋼拉伸抗剪試驗(yàn) | 與同溫度10min短期試驗(yàn)結(jié)果相比，其抗剪強(qiáng)度降低率（%） | ||
（80±2）℃ | ≤5 | |||
耐凍融能力 | 在-25℃--35℃凍融循環(huán)溫度下，每次循環(huán)8h，經(jīng)50次循環(huán)后，在室溫下進(jìn)行鋼對(duì)鋼拉伸抗剪試驗(yàn) | 與室溫下，短期試驗(yàn)結(jié)果相比，其抗剪強(qiáng)度降低率不大于5% | ||
耐 | 耐長(zhǎng)期應(yīng)力作用能力 | 在（23±2）℃、（50±5）%RH 環(huán)境中承受4.0MPa剪應(yīng)力持續(xù)作用210d | 鋼對(duì)鋼拉伸抗剪試件不破壞，且蠕變的變形值小于0.4mm | |
耐疲勞應(yīng)力作用能力 | 在室溫下，以頻率為15Hz、應(yīng)力比為5:1.5、最大應(yīng)力為4.0MPa的疲勞荷載下進(jìn)行鋼對(duì)鋼拉伸抗剪試驗(yàn) | 經(jīng)2*106次等幅正弦波疲勞荷載作用后，試件不破壞 | ||
應(yīng)檢驗(yàn)性能 | 介質(zhì)環(huán)境及處理要求 | 鑒定合格指標(biāo) | |
與對(duì)照組相比強(qiáng)度下降率（%） | 處理后的外觀質(zhì)量要求 | ||
耐鹽霧作用 | 5%氯化鈉溶液；噴霧壓力0.08MPa；試驗(yàn)溫度（35±2）℃；每0.5h噴霧一次，每次0.5h；鹽霧應(yīng)自由沉降在試件上；作用持續(xù)時(shí)間：A級(jí)膠及II、III類膠90d；B級(jí)膠60d；到期進(jìn)行鋼對(duì)鋼拉伸抗剪強(qiáng)度試驗(yàn) | ≤5 | 不得有裂 |
耐海水浸泡作用 | 海水或人造海水；試驗(yàn)溫度（35±2）℃；浸泡時(shí)間：A級(jí)膠90d；B級(jí)膠60d；到期進(jìn)行鋼對(duì)鋼拉伸抗剪強(qiáng)度試驗(yàn) | ≤7 | |
耐堿性介質(zhì)作用 | Ca(OH)2飽和溶液；試驗(yàn)溫度（35±2）℃；浸泡時(shí)間：A級(jí)膠及II、III類膠60d；B級(jí)膠45d；到期進(jìn)行鋼對(duì)混凝土正拉粘結(jié)強(qiáng)度試驗(yàn) | 不下降，且為混凝土破壞 | 不得有裂紋 |
耐堿性介質(zhì)作用 | H2SO4的5%溶液；試驗(yàn)溫度（35±2）℃；浸泡時(shí)間：各類膠均為30d；到期進(jìn)行鋼對(duì)混凝土正拉粘結(jié)強(qiáng)度試驗(yàn) | 混凝土破壞 | 不得有裂 |
儲(chǔ)運(yùn)包裝
本產(chǎn)品包裝規(guī)格：12kg/組（A:9kg，B:3kg；3:1）；按組供應(yīng)。包裝形式也可應(yīng)客戶要求另行商榷。
本產(chǎn)品密封儲(chǔ)存于陰涼、干燥、通風(fēng)處，儲(chǔ)存溫度10-40℃，不得露天堆放或雨淋；自生產(chǎn)之日期，包裝完好時(shí)有效貯存期為12個(gè)月。
本產(chǎn)品不屬于易燃、易爆、有毒危險(xiǎn)品，能以一般交通工具運(yùn)輸，運(yùn)輸途中不得損壞包裝、暴曬或雨淋，不得傾斜或倒置。
