MAX碳纖維網(wǎng)格布

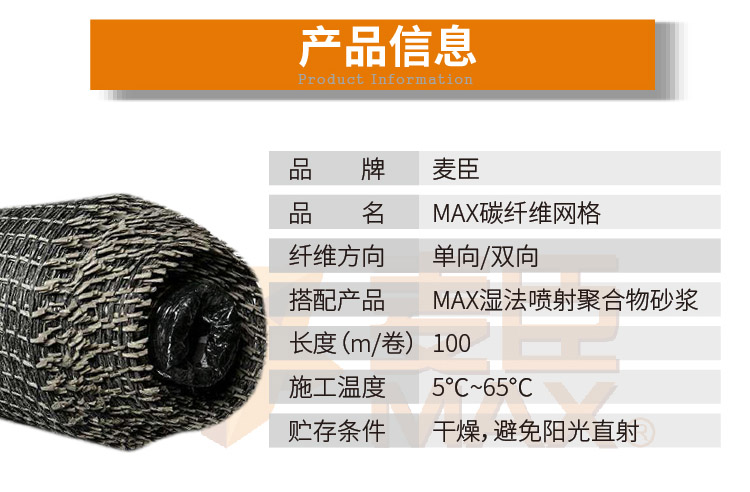

麥臣碳纖維網(wǎng)格布采用特殊工藝編織成，浸漬于耐腐蝕的樹脂中，經(jīng)過多道涂層工藝，烘干形成的網(wǎng)格狀整體。具有質(zhì)量輕、強(qiáng)度高、雙向受力、施工方便、可以用于惡劣環(huán)境的施工等優(yōu)點(diǎn)，需配套噴射聚合物砂漿對(duì)結(jié)構(gòu)進(jìn)行加固。

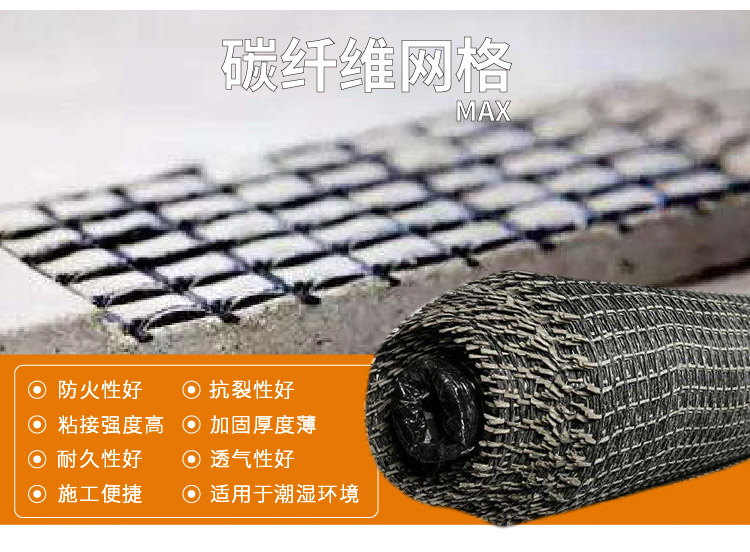

優(yōu)點(diǎn)：

• 防火性好 麥臣碳纖維網(wǎng)格布搭配搭配套聚合物砂漿具有良好的防火性能，大大降低火災(zāi)等重大安全隱患對(duì)結(jié)構(gòu)的影響

• 抗裂性好 特別適用于結(jié)構(gòu)裂縫控制加固

• 粘接強(qiáng)度高  砂漿中的活性成分保證碳纖維網(wǎng)格與混凝土質(zhì)檢粘結(jié)強(qiáng)度


• 加固厚度薄 一般砂漿厚度控制在25mm內(nèi)即可，可減少噴射混凝土保護(hù)層的厚度

• 耐久性 碳纖維為惰性材料，不會(huì)發(fā)生腐蝕；聚合物砂漿對(duì)原有結(jié)構(gòu)中的鋼筋起到堿性保護(hù)作用

• 透氣性好 與碳纖維布碳纖維板加固相比具有良好的透氣性

• 施工便捷 施工前基層無需整平修復(fù)，砂漿噴涂機(jī)大面積施工，施工速度快

• 適用于潮濕環(huán)境 施工前對(duì)基層濕度并無要求，非常適合隧道等潮濕環(huán)境加固

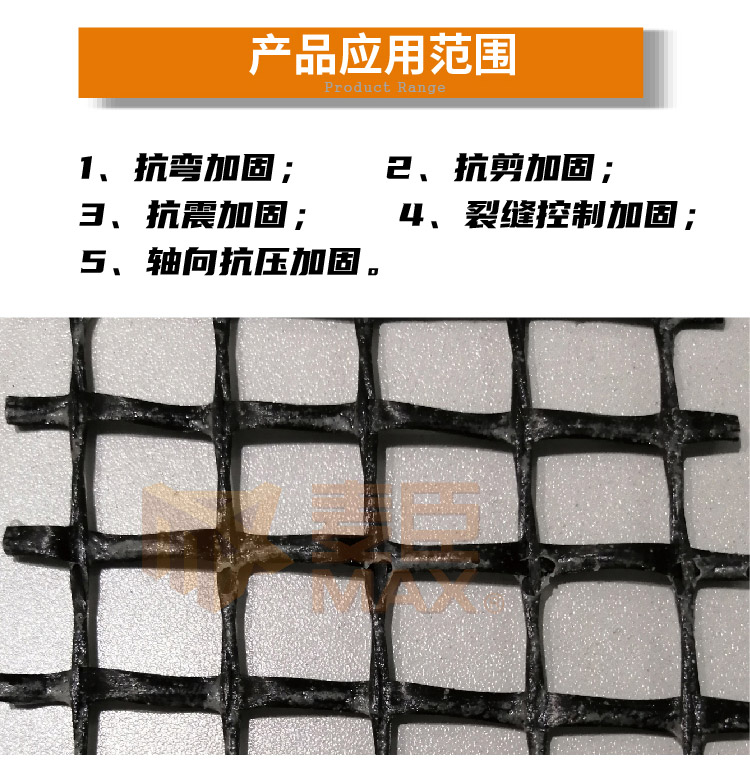

2應(yīng)用范圍

1. 抗彎加固

2. 抗剪加固

3. 抗震加固

4. 抗裂控制加固

5. 軸向抗壓加固

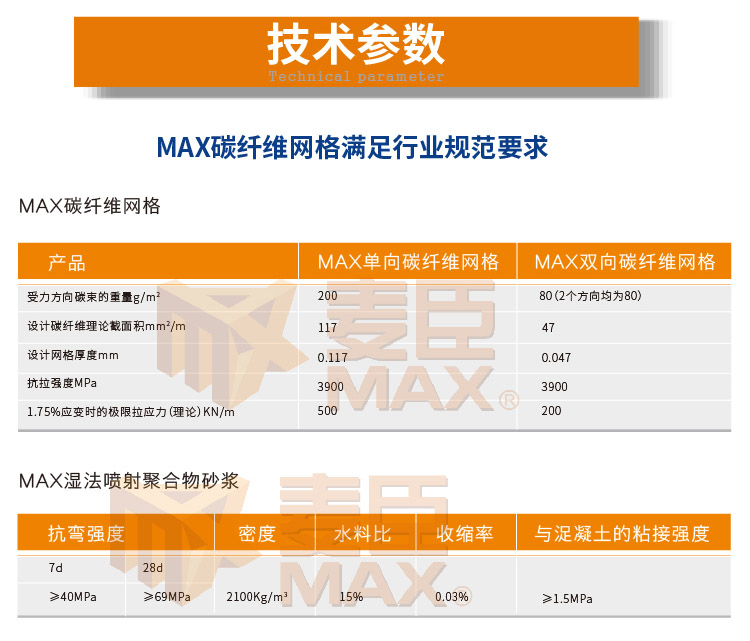

3 技術(shù)參數(shù)

碳纖維網(wǎng)格布滿足行業(yè)規(guī)范要求

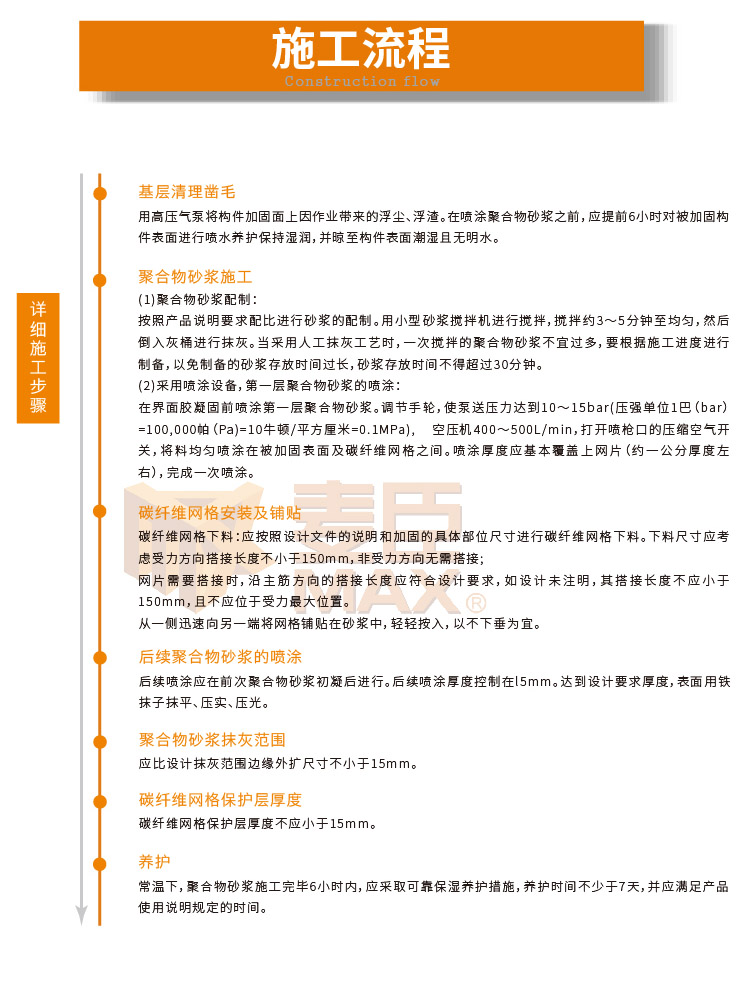

4施工流程

1. 基層清理鑿毛

   用高壓氣泵將構(gòu)件加固面上因作業(yè)帶來的浮塵、浮渣。在噴涂聚合物砂漿之前，應(yīng)提前6小時(shí)對(duì)被加固構(gòu)件表面進(jìn)行噴水養(yǎng)護(hù)保持濕潤，并晾至構(gòu)件表面潮濕且無明水。

2. 聚合物砂漿施工

   (1)聚合物砂漿配制:


   按照產(chǎn)品說明要求配比進(jìn)行砂漿的配制。用小型砂漿攪拌機(jī)進(jìn)行攪拌,攪拌約3~5分鐘至均勻，然后倒入灰桶進(jìn)行抹灰。當(dāng)采用人工抹灰工藝時(shí)，一次攪拌的聚合物砂漿不宜過多,要根據(jù)施工進(jìn)度進(jìn)行制備，以免制備的砂漿存放時(shí)間過長，砂漿存放時(shí)間不得超過30分鐘。

   (2)采用噴涂設(shè)備,第一層聚合物砂漿的噴涂:

   在界面膠凝固前噴涂第一層聚合物砂漿。調(diào)節(jié)手輪，使泵送壓力達(dá)到10~15bar(壓強(qiáng)單位1巴(bar)=100,000帕(Pa)=10牛頓/平方厘米=0.IMPa)， 空壓機(jī)400~500L/min,打開噴槍口的壓縮空氣開關(guān),將料均勻噴涂在被加固表面及碳纖維網(wǎng)格之間。噴涂厚度應(yīng)基本覆蓋上網(wǎng)片(約一公分厚度左右),完成一次噴涂。

3. 碳纖維網(wǎng)格安裝及鋪貼破纖維網(wǎng)格下料

   應(yīng)按照設(shè)計(jì)文件的說明和加固的具體部位尺寸進(jìn)行碳纖維網(wǎng)格下料。下料尺寸應(yīng)考慮受力方向搭接長度不小于150mm,非受力方向無需搭接;網(wǎng)片需要搭接時(shí),沿主筋方向的搭接長度應(yīng)符合設(shè)計(jì)要求,如設(shè)計(jì)未注明,其搭接長度不應(yīng)小于150mm,且不應(yīng)位于受力最大位置。R從一側(cè)迅速向另一端將網(wǎng)格鋪貼在砂漿中,輕輕按入，以不下垂為宜。

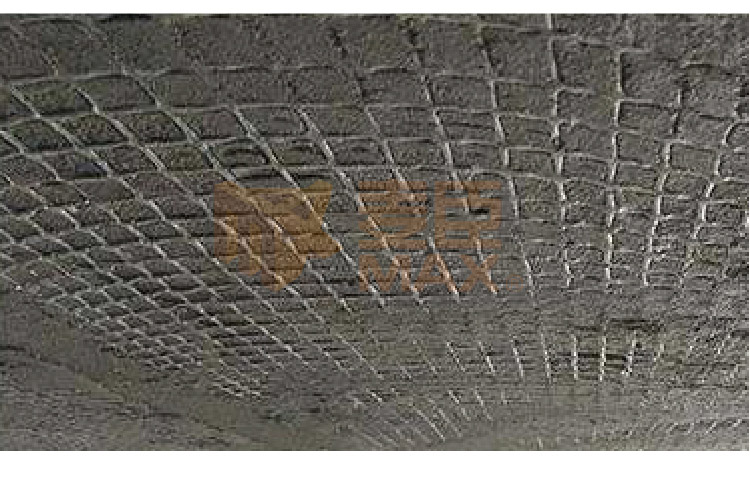

4. 后續(xù)聚合物砂漿的噴涂

   后續(xù)噴涂應(yīng)在前次聚合物砂漿初凝后進(jìn)行。后續(xù)噴涂厚度控制在15mm。達(dá)到設(shè)計(jì)要求厚度,表面用鐵抹子抹平、壓實(shí)、壓光。

5. 聚合物砂漿抹灰范圍

   應(yīng)比設(shè)計(jì)抹灰范圍邊緣外擴(kuò)尺寸不小于15mm。

6. 碳纖維網(wǎng)格保護(hù)層厚度

   碳纖維網(wǎng)格保護(hù)層厚度不應(yīng)小于15mm。

7. 養(yǎng)護(hù)

   常溫下,聚合物砂漿施工完半6小時(shí)內(nèi),應(yīng)采取可靠保濕養(yǎng)護(hù)措施,養(yǎng)護(hù)時(shí)間不少于7天,并應(yīng)滿足產(chǎn)品使用說明規(guī)定的時(shí)間。
