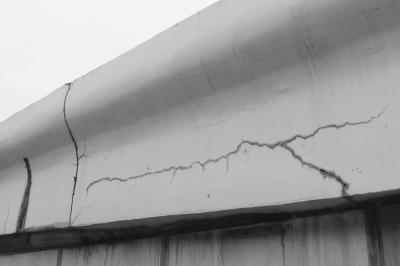

混凝土的開(kāi)裂主要是由于混凝土中拉應(yīng)力超過(guò)了抗拉強(qiáng)度，或由于拉伸應(yīng)變達(dá)到或超過(guò)了極限拉伸值而引起的。其成因十分復(fù)雜，從內(nèi)因上講，有原材料不佳、均勻性不好、配合比不優(yōu)、水化熱溫、自身體積變形及其熱學(xué)、力學(xué)性能達(dá)不到抗裂能力的要求；有結(jié)構(gòu)形式不合理，容易造成過(guò)大的應(yīng)力集中；分縫、分塊不恰當(dāng)，難以承受外界條件和荷載的影響等。從外因上講，有溫度、濕度等環(huán)境變化，有基礎(chǔ)、老混凝土的約束，有基礎(chǔ)不均勻沉陷和外荷超載等，具體表現(xiàn)為如下。

內(nèi)因：

1、混凝土收縮

混凝土在空氣中凝固期間，由于水泥的水化作用和自由水的蒸發(fā)，體積會(huì)收縮。水泥等級(jí)高、用量多、水灰比大、骨料差、振搗不密實(shí)，構(gòu)件施工時(shí)連續(xù)邊長(zhǎng)較長(zhǎng)，則混凝土收縮量大，產(chǎn)生較大的拉應(yīng)力，易導(dǎo)致裂縫。此外值得注意的是具有高體積穩(wěn)定性的高性能混凝土其早期的收縮要比普通混凝土還要大得多。

2、混凝土徐變

混凝土在長(zhǎng)期荷載作用下會(huì)發(fā)生徐變現(xiàn)象?；炷恋男熳兪侵钙湓陂L(zhǎng)期恒載作用下，隨著時(shí)間的延長(zhǎng)，沿著作用力的方向發(fā)生的變形，一般要延續(xù)2年～3年才逐漸趨向穩(wěn)定，這種變形隨時(shí)間而發(fā)展。混凝土不論是受壓、受拉或受彎，均會(huì)產(chǎn)生徐變現(xiàn)象。這種變形產(chǎn)生的應(yīng)力超過(guò)混凝土抗拉強(qiáng)度時(shí)，就可能產(chǎn)生裂縫，一般情況下可達(dá)3xl0—4～15xl0—4。

3、混凝土與鋼筋之間粘結(jié)錨固能力不足

粘結(jié)錨固能力是混凝土與鋼筋接觸界面上所產(chǎn)生的沿鋼筋縱向的剪應(yīng)力，是鋼筋與混凝土兩者進(jìn)行應(yīng)力傳遞和協(xié)調(diào)變形的保證。混凝土強(qiáng)度等級(jí)低；錨固長(zhǎng)度不足；保護(hù)層厚度和鋼筋凈間距較大；鋼筋銹蝕嚴(yán)重，肋紋咬合作用降低；澆筑混凝土?xí)r，因水分氣泡逸出和混凝土的泌水下沉，頂部鋼筋與混凝土接觸不緊密，形成強(qiáng)度較低的空隙層，都會(huì)造成鋼筋混凝土裂縫。

外因：

1、荷載效應(yīng)的直接作用

混凝土構(gòu)件受到單調(diào)短期荷載、多次重復(fù)荷載或長(zhǎng)期荷載作用時(shí)，當(dāng)混凝土中拉應(yīng)力超過(guò)了抗拉強(qiáng)度，或由于拉伸應(yīng)變達(dá)到或超過(guò)了極限拉伸值會(huì)出現(xiàn)裂縫。裂縫的開(kāi)展是由于鋼筋外圍混凝土的回縮。裂縫寬度與穿越裂縫的鋼筋應(yīng)力近乎成正比。在鋼筋混凝土出現(xiàn)可見(jiàn)裂縫后，鋼筋約束區(qū)內(nèi)裂縫截面上原混凝土承受的大部分拉應(yīng)力便轉(zhuǎn)由穿越裂縫截面的鋼筋承擔(dān)。

2、溫度變化的影響

溫度裂縫：混凝土和其它材料一樣，會(huì)隨著溫度的變化而產(chǎn)生熱脹冷縮變形。混凝土的溫度膨脹系數(shù)為0.6x10－5～1.3xl0—5之間，一般取1.0xl0—5，即溫度每改變1℃，1m混凝土將產(chǎn)生0.01mm的膨脹或收縮變形?；炷恋臏囟茸冃螌?duì)大體積混凝土(指最小邊尺寸在1m以上的混凝土結(jié)構(gòu))、縱長(zhǎng)的混凝土結(jié)構(gòu)及大面積混凝土工程等極為不利，易使這些混凝土造成溫度裂縫?；炷潦遣涣紝?dǎo)體，傳熱很慢，因此在大體積混凝土硬化初期，由于內(nèi)部水泥水化放熱而積聚較多熱量，造成混凝土內(nèi)外溫差很大，從而導(dǎo)致混凝土內(nèi)部熱脹大大超過(guò)混凝土表面的膨脹變形，使混凝土表面產(chǎn)生較大拉應(yīng)力而遭開(kāi)裂破壞。新老混凝土的送合面處常出現(xiàn)裂縫，是由新澆筑混凝土的水化熱與已冷卻的老混凝土的構(gòu)件溫差造成的。

3、基礎(chǔ)不均勻沉降引起的裂縫

建筑地基不均勻；在基礎(chǔ)上及其附近有地面堆載或相鄰基礎(chǔ)荷截差異較大；軟弱地基上的相鄰建筑距離過(guò)近；地基內(nèi)有厚度較大或厚薄不均勻的填土，其自重固結(jié)尚未完成時(shí)，建筑結(jié)構(gòu)或基礎(chǔ)類(lèi)型不同時(shí)都會(huì)引起基礎(chǔ)不均勻沉降，使混凝土結(jié)構(gòu)發(fā)生開(kāi)裂。

4、外界環(huán)境的腐蝕作用

酸堿鹽腐蝕造成鋼筋混凝土裂縫地基土壤中含鹽量過(guò)多(＞0.3％)，即謂鹽漬土，對(duì)混凝土和鋼筋都有損害。氯鹽主要是氯離子引起鋼筋銹蝕造成鋼筋混凝土裂縫；硫酸鹽主要是與混凝土中的水化物起化學(xué)反應(yīng)引起鋼筋銹蝕造成鋼筋混凝土裂縫?；?、燃?xì)獾裙I(yè)部門(mén)中，酸、堿、鹽的跑冒滴漏，對(duì)鋼筋混凝土均有腐蝕作用，也會(huì)造成鋼筋混凝土裂縫。

混凝土碳化造成鋼筋混凝土裂縫混凝土水化過(guò)程中生產(chǎn)的氫氧化鈣，水化硅酸鈣與大氣中的二氧化碳發(fā)生反應(yīng)，生成碳酸鈣，使鋼筋失去堿性環(huán)境的保護(hù)，引起鋼筋銹蝕膨脹，使混凝土發(fā)生順筋開(kāi)裂。

此外，若混凝土保護(hù)層過(guò)薄，受酸、堿、鹽、水、氧等介質(zhì)的腐蝕時(shí)，容易引起鋼筋銹蝕。鋼筋銹蝕引起鋼筋的體積膨脹，沿鋼筋周?chē)a(chǎn)生壓應(yīng)力，導(dǎo)致鋼筋混凝土發(fā)生縱向劈裂裂縫，甚至造成保護(hù)層混凝土脫落。

5、施工、設(shè)計(jì)不當(dāng)

施工過(guò)程中偷工減料造成材料、強(qiáng)度、構(gòu)件尺寸不符合設(shè)計(jì)要求。施工方法、程序不符合施工規(guī)范要求等都會(huì)降低混凝土的抗裂能力。如混凝土攪拌不均勻，振搗不密實(shí)，養(yǎng)護(hù)不及時(shí)；鋼筋除銹不夠，保護(hù)層過(guò)??；在現(xiàn)澆混凝土未達(dá)到設(shè)計(jì)強(qiáng)度時(shí)，拆除支撐模板或堆載過(guò)重；任意留設(shè)施工縫，且不認(rèn)真處理。如模板支撐剛度不足或拆模過(guò)早，可能引起混凝土開(kāi)裂；混凝土養(yǎng)護(hù)不當(dāng)，特別是早期養(yǎng)護(hù)不好也可能引起裂縫。施工工藝低下是大體積混凝土產(chǎn)生裂縫的最重要原因之一。

設(shè)計(jì)不當(dāng)也可能造成混凝土結(jié)構(gòu)開(kāi)裂，如開(kāi)洞或斷面突變引起應(yīng)力集中、構(gòu)造處理不當(dāng)或各種構(gòu)造縫設(shè)置不當(dāng)?shù)取?/span>

以上都是有可能造成混凝土開(kāi)裂的原因！
